CARATTERISTICHE PRODOTTO

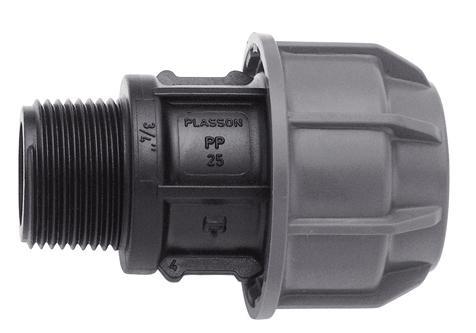

RACCORDI A COMPRESSIONE per tubo di polietilene per acqua potabile.
Serie ECOFIT PN 10 misure Ø 16x½" - 16X¾" - 20x½" - 20x¾" - 25x¾" - 25x1" - 32x¾" - 32x1" - 32X 1"¼
Su richiesta sono disponibili le misure fino al Ø 110 mm
UNI 9561 - Tubi e raccordi di materia plastica – Raccordi a compressione per giunzione meccanica per uso con tubi in pressione di polietilene per la distribuzione dell’acqua
UNI EN 10226-1 - Filettature di tubazioni per accoppiamento con tenuta sul filetto - Dimensioni, tolleranze e designazione
CAMPO D’IMPIEGO I raccordi a compressione ECOFIT PLASSON sono idonei all’utilizzo per fluidi in pressione, irrigazione e giardinaggio
MATERIALI CORPO: Polipropilene Hi-grade copolimero nero (PP-B)
GHIERA: Polipropilene Hi-grade copolimero grigio
GUARNIZIONI: Gomma nitrilica nera (NBR) e gomma copolimero etilene propilene (EPDM)
ANELLO DI AGGRAFFAGGIO: Poliacetale
ANELLI DI RINFORZO: Sulle filettature femmina da 1.1/4” fino a 3” INOX SAE 304
DESTINAZIONE D'USO Per tubi in PEBD – PE63 – PE80 – PE100
PRESCRIZIONI SANITARIE Conformi a quanto richiesto dal D.M. del 06/04/2004 n° 174 idonei al convogliamento d’acqua potabile o da potabilizzare e di altri fluidi
alimentari
FLUIDI Convogliamento di fluidi in pressione quali:
- acqua, per qualsiasi uso e fino ad una pressione PN16 se non diversamente indicato
- applicazioni industriali (interrate o fuori-terra)
Convogliamento di fluidi non in pressione
FILETTATURE Tutte le filettature fino a 2.1/2”, designate R e Rp, sono in conformità alla UNI EN 10226-1 (filettatura esterna conica ed interna cilindrica, a tenuta
sul filetto)
Le filettature da 3” e 4”, designate Rc, sono in conformità alla UNI EN10226-2 (filettatura esterna conica ed interna conica, a tenuta sul filetto)
Le filettature designate con la lettera G sono realizzate in conformità alla ISO 228 (filettatura interna cilindrica, non a tenuta sul filetto)
TEMPERATURE DI ESERCIZIO DEL FLUIDO da 0° a 40°C
PRESSIONI DI ESERCIZIO DEL FLUIDO La Pressione Nominale (PN) indicata si riferisce ad una Temperatura di esercizio pari a 20°C. Per applicazioni con temperature costantemente superiori (e comunque fino a 40°C) la Pressione di Esercizio Ammissibile (PFA) si ottiene applicando alla PN i coefficienti di riduzione riportati nell’Appendice A della UNI EN 12201-1
